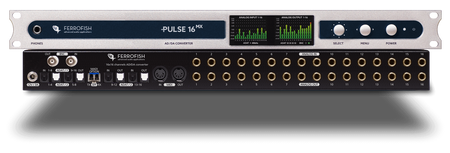

Ferrofish Pulse 16 MX – konwerter AD/DA

Ferrofish Pulse 16 MX – 16-kanałowy konwerter AD/DA z MADI i ADAT do profesjonalnych studiów nagraniowych i zastosowań broadcastowych

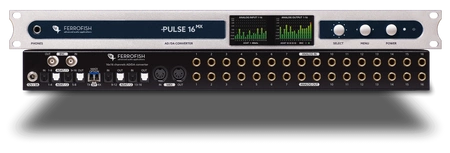

Ferrofish Pulse 16 MX to zaawansowany konwerter analogowo-cyfrowy i cyfrowo-analogowy, zaprojektowany z myślą o maksymalnej wydajności i elastyczności w przystępnej cenie. Urządzenie zamknięte w kompaktowej obudowie rack 1U stanowi centrum profesjonalnego systemu audio, oferując 16 symetrycznych wejść i 16 symetrycznych wyjść analogowych, a także rozbudowane opcje łączności cyfrowej w formatach ADAT i MADI. Dzięki temu Pulse 16 MX jest idealnym rozwiązaniem dla studiów nagraniowych, systemów broadcastowych oraz zaawansowanych instalacji na żywo, gdzie wymagana jest bezkompromisowa jakość dźwięku i niezawodność.

Szczegółowy opis produktu

Sercem Ferrofish Pulse 16 MX są wysokiej jakości przetworniki A/D i D/A pracujące w rozdzielczości 24-bitowej z częstotliwością próbkowania do 192 kHz. Zapewniają one krystalicznie czysty i transparentny dźwięk, co jest zasługą nie tylko samych układów konwersji, ale również precyzyjnego, kompensowanego temperaturowo zegara (TCXO) oraz zaawansowanego systemu redukcji jittera (PLL). Każdy z 16 kanałów analogowych, zrealizowanych na złączach TRS 1/4’’, posiada indywidualnie regulowany poziom sygnału w zakresie od -8 dBu do +20 dBu, co pozwala na precyzyjne dopasowanie do różnorodnych źródeł i odbiorników. Intuicyjną kontrolę nad wszystkimi parametrami zapewniają dwa kolorowe wyświetlacze TFT, które w czasie rzeczywistym pokazują poziomy wszystkich 32 kanałów analogowych oraz status urządzenia, eliminując potrzebę sięgania do instrukcji obsługi. Wbudowana matryca routingu pozwala na swobodne kierowanie dowolnych sygnałów wejściowych (analogowych i cyfrowych) na wybrane wyjścia, co czyni Pulse 16 MX niezwykle wszechstronnym narzędziem w każdym środowisku produkcyjnym.

Kluczowe funkcje i technologie

• Przetworniki AD/DA: 24-bitowe, obsługujące częstotliwości próbkowania do 192 kHz.
• Wejścia analogowe: 16 symetrycznych wejść liniowych TRS 1/4’’.
• Wyjścia analogowe: 16 symetrycznych wyjść liniowych TRS 1/4’’.
• Interfejs MADI: Optyczny port SFP (w zestawie moduł Multimode) dla 64x64 kanałów przy 48 kHz.
• Interfejs ADAT: 4 wejścia i 4 wyjścia optyczne (TOSLINK), obsługujące 32x32 kanały przy 48 kHz lub 16x16 przy 96 kHz.
• Zegar (Clocking): Wejście i wyjście Word Clock BNC z przełączaną terminacją 75 Ohm.
• Wyjście słuchawkowe: Stereofoniczne wyjście TRS 1/4’’ z cyfrową regulacją głośności do monitorowania dowolnego kanału.
• Wyświetlacze: Dwa kolorowe ekrany TFT do wizualizacji poziomów i konfiguracji.
• Zdalne sterowanie: Porty MIDI I/O umożliwiające zdalną kontrolę oraz przesyłanie komunikatów MIDI przez MADI.
• Konstrukcja: Kompaktowa obudowa rack 1U bez wentylatora, zapewniająca cichą pracę.

Technologia w praktyce

Ferrofish Pulse 16 MX integruje w jednym urządzeniu trzy najpopularniejsze standardy audio: analogowy, ADAT i MADI. Modułowy port MADI SFP pozwala na łatwą adaptację do różnych standardów okablowania, w tym Singlemode (moduł sprzedawany osobno). Dzięki temu użytkownik może przesyłać do 64 kanałów audio na duże odległości za pomocą jednego kabla światłowodowego. Cztery pary portów ADAT zapewniają kompatybilność z szeroką gamą interfejsów audio, mikserów cyfrowych i innych urządzeń studyjnych. Wbudowana matryca routingu sygnałów 176x176 pozwala na tworzenie złożonych konfiguracji, np. wysyłanie sygnałów z wejść analogowych jednocześnie na wyjścia MADI i ADAT, czy też konwersję sygnałów między formatami cyfrowymi. Dedykowane wyjście słuchawkowe z własnym przetwornikiem C/A umożliwia odsłuch dowolnego kanału wejściowego lub wyjściowego bez wpływu na główny tor sygnałowy, co jest nieocenione podczas konfiguracji i diagnostyki systemu.

Dla kogo

Ferrofish Pulse 16 MX jest skierowany do inżynierów dźwięku, producentów muzycznych i właścicieli studiów nagraniowych, którzy potrzebują niezawodnego, wielokanałowego konwertera o wysokiej jakości. Jego wszechstronność docenią również realizatorzy dźwięku na żywo i w broadcastingu, poszukujący kompaktowego rozwiązania do integracji systemów analogowych z cyfrowymi sieciami MADI. Jest to także doskonały wybór dla instytucji edukacyjnych i instalacji stałych, gdzie wymagana jest elastyczność i łatwość obsługi.

Zastosowanie produktu

Urządzenie idealnie sprawdzi się jako główny konwerter w studiu nagraniowym, rozszerzając liczbę wejść i wyjść analogowych interfejsu audio wyposażonego w ADAT lub MADI. Może służyć do integracji analogowych konsolet mikserskich, zewnętrznych przedwzmacniaczy i procesorów sygnałowych z cyfrowym systemem DAW. W zastosowaniach na żywo, Pulse 16 MX może pełnić rolę stageboxa, konwertując sygnały z mikrofonów i instrumentów do formatu MADI w celu przesłania ich do konsolety FOH. W broadcastingu ułatwia zarządzanie wieloma źródłami i destynacjami sygnału audio w ramach jednej, spójnej infrastruktury.

Poradnik użytkownika – pierwsze kroki

Po rozpakowaniu urządzenia, zamontuj je w szafie rack 19’’. Podłącz dołączony zasilacz do gniazda z blokadą. Następnie podłącz swoje analogowe źródła dźwięku do wejść TRS z tyłu urządzenia, a wyjścia do systemu monitoringu lub miksera. Wybierz odpowiednie połączenie cyfrowe – MADI lub ADAT – i połącz je z interfejsem audio lub mikserem. Użyj przycisków i enkodera na panelu przednim, aby nawigować po menu wyświetlanym na ekranach TFT. Ustaw poziomy wejściowe i wyjściowe dla każdego kanału, skonfiguruj routing sygnałów oraz zsynchronizuj zegar (wewnętrzny lub zewnętrzny przez Word Clock/MADI/ADAT). Podłącz słuchawki, aby monitorować wybrane kanały i upewnić się, że konfiguracja jest poprawna.

Zawartość zestawu

• Konwerter Ferrofish Pulse 16 MX
• Zasilacz sieciowy
• Moduł MADI SFP Multimode (zainstalowany)
• Instrukcja obsługi

Podsumowanie

Ferrofish Pulse 16 MX to potężny i wszechstronny konwerter AD/DA, który łączy studyjną jakość dźwięku, bogactwo złącz i intuicyjną obsługę w kompaktowej formie. Oferując 16x16 kanałów analogowych, MADI i ADAT, stanowi niezawodne i przyszłościowe rozwiązanie dla najbardziej wymagających zastosowań audio, od nagrań studyjnych po skomplikowane systemy live i broadcastowe.

Najczęściej zadawane pytania (FAQ)

Ile kanałów obsługuje Pulse 16 MX przez MADI?
Przez port MADI urządzenie obsługuje 64 kanały wejściowe i 64 wyjściowe przy częstotliwościach próbkowania 32/44.1/48 kHz, 32x32 kanały przy 64/88.2/96 kHz oraz 16x16 kanałów przy 128/176.4/192 kHz.

Czy mogę używać jednocześnie wyjść analogowych, ADAT i MADI?
Tak, wbudowana matryca routingu pozwala na jednoczesne wysyłanie sygnałów z dowolnych wejść na wszystkie dostępne wyjścia.

Jaki typ modułu MADI SFP jest w zestawie?
Standardowo Pulse 16 MX jest dostarczany z zainstalowanym modułem optycznym MADI SFP Multimode. Można go wymienić na moduł Singlemode (sprzedawany osobno).

Czy urządzenie wymaga chłodzenia wentylatorem?
Nie, Pulse 16 MX ma konstrukcję bezwentylatorową, co zapewnia całkowicie cichą pracę, idealną do zastosowań studyjnych.

Jakie są wymiary i waga urządzenia?
Urządzenie ma wymiary standardu rack 1U, głębokość 190 mm i waży 2 kg.
