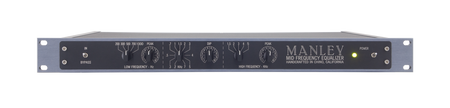

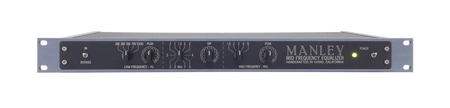

Manley MID FREQUENCY EQ – lampowy korektor parametryczny

Manley MID FREQUENCY EQ - Equalizer — lampowy korektor średnich tonów do masteringu i miksu

Manley MID FREQUENCY EQ to jednokanałowy, lampowy korektor parametryczny, który stanowi kluczowe narzędzie w arsenale inżynierów dźwięku i producentów muzycznych. Zaprojektowany jako uzupełnienie klasycznego modelu EQP-1A, koncentruje się na precyzyjnej kontroli nad pasmem środkowym, które jest sercem każdego miksu. Dzięki konstrukcji opartej na legendarnym modelu Pultec MEQ-5, urządzenie to pozwala na chirurgiczne kształtowanie brzmienia wokali, gitar, werbla i innych instrumentów, nadając im klarowność, obecność i charakter. Jego unikalne, ostre krzywe dzwonowe (bell) dla podbicia i podcięcia umożliwiają precyzyjną interwencję bez negatywnego wpływu na sąsiednie częstotliwości, co czyni go niezastąpionym zarówno podczas nagrywania, jak i w procesie masteringu.

Szczegółowy opis produktu

Sercem urządzenia jest pasywny układ korekcji, uzupełniony o w pełni lampowy stopień wzmacniający, który kompensuje straty sygnału i dodaje charakterystycznego, ciepłego brzmienia Manley. Na pokładzie znajdują się dwie lampy: 12AU7 w stopniu wzmocnienia oraz 12BH7 jako wtórnik katodowy (White Follower), zapewniające niski poziom szumów i wysoką dynamikę. Wejście sygnału jest obsługiwane przez customowy transformator MANLEY z laminacjami z czystego niklu, zamknięty w obudowie z mu-metalu, co gwarantuje doskonałą izolację od zakłóceń i impedancję wejściową 3 kΩ. Użytkownik ma do dyspozycji zarówno zbalansowane wejście XLR z przełącznikiem odwrócenia fazy, jak i alternatywne, beztransformatorowe wejście instrumentalne 1/4’’ Hi-Z o impedancji 5 kΩ. Wyjścia, również w formatach XLR i 1/4’’, charakteryzują się niską impedancją poniżej 50 Ω, co zapewnia bezproblemową współpracę z każdym urządzeniem w łańcuchu sygnałowym. Korektor oferuje szerokie pasmo przenoszenia od 10 Hz do 70 kHz i maksymalny poziom wyjściowy +30 dBu, co świadczy o jego bezkompromisowej jakości.

Kluczowe funkcje i technologie

• Typ korektora: Jednokanałowy, lampowy korektor parametryczny typu Pultec MEQ-5
• Lampy: 1 x 12AU7 (wzmocnienie), 1 x 12BH7 (wtórnik katodowy)
• Transformator wejściowy: MANLEY z laminacjami z niklu w obudowie z mu-metalu
• Wejścia: Zbalansowane XLR, niezbalansowane 1/4'' Hi-Z
• Wyjścia: Zbalansowane XLR (transformatorowe), niezbalansowane 1/4'' Lo-Z
• Pasmo przenoszenia: 10 Hz – 70 kHz
• Stosunek sygnału do szumu (S/N): 116 dB
• Maksymalny poziom wyjściowy: +30 dBu
• Regulacja wzmocnienia: Unity ±5 dB (Adjustable FEEDBACK / GAIN)
• Funkcje dodatkowe: Przełącznik odwrócenia fazy, przełącznik Bypass, funkcja Auto-Mute z opóźnieniem
• Konstrukcja: Obudowa rack 1U

Technologia w praktyce

Manley MID FREQUENCY EQ wyróżnia się zastosowaniem ostrych krzywych dzwonowych (bell) dla funkcji PEAK (podbicie) i DIP (podcięcie). W przeciwieństwie do szerokich krzywych półkowych (shelf) w typowych korektorach, takie rozwiązanie pozwala na bardzo precyzyjne i selektywne działanie. Inżynier dźwięku może na przykład podbić częstotliwość 1.5 kHz, aby dodać wokaliście ‘’obecności’’, jednocześnie delikatnie podcinając pasmo 700 Hz, by usunąć niepożądany, ‘’pudełkowy’’ rezonans, a wszystko to bez naruszania fundamentalnych tonów czy powietrza w najwyższych częstotliwościach. Lampowy stopień wzmacniający nie tylko przywraca sygnał do poziomu liniowego, ale także wprowadza subtelne, parzyste harmoniczne, które wzbogacają brzmienie, czyniąc je pełniejszym i bardziej muzykalnym. Funkcja regulacji sprzężenia zwrotnego (FEEDBACK / GAIN) daje dodatkową kontrolę nad charakterem i nasyceniem dźwięku.

Dla kogo

Ten korektor jest idealnym narzędziem dla inżynierów miksu i masteringu, którzy poszukują bezkompromisowej jakości i precyzji w kształtowaniu pasma środkowego. Docenią go również producenci muzyczni pracujący z wokalami, gitarami elektrycznymi i akustycznymi oraz perkusją, gdzie czytelność i charakter w średnich tonach są kluczowe. Jest to sprzęt dla profesjonalistów, którzy rozumieją subtelności analogowego przetwarzania dźwięku i chcą dodać swoim produkcjom ‘’tego czegoś’’, czego nie da się osiągnąć za pomocą wtyczek cyfrowych.

Zastosowanie produktu

Manley MID FREQUENCY EQ doskonale sprawdza się jako narzędzie do ‘’rzeźbienia’’ pojedynczych ścieżek w miksie. Jest niezastąpiony przy usuwaniu rezonansów z wokalu, dodawaniu ‘’gryzienia’’ gitarom, czy uwypuklaniu ataku werbla. W masteringu pozwala na subtelne korekty, które poprawiają ogólną klarowność i balans tonalny materiału. Używany w parze z modelem Manley EQP-1A, tworzy kompletny, w pełni funkcjonalny system korekcji, pokrywający całe spektrum częstotliwości z niezrównaną muzykalnością.

Poradnik użytkownika – pierwsze kroki

Po podłączeniu urządzenia do zasilania, należy odczekać kilkadziesiąt sekund, aż funkcja Auto-Mute wyłączy się (wygaszenie opóźnienia rozgrzewania lamp). Podłącz źródło dźwięku do wejścia XLR lub 1/4’’. Ustaw przełącznik BYPASS w pozycji aktywnej, aby rozpocząć pracę. Zacznij od ustawienia pokręteł PEAK i DIP w pozycjach neutralnych. Wybierz interesującą Cię częstotliwość za pomocą dedykowanych przełączników i delikatnie eksperymentuj z podbiciem lub podcięciem, słuchając wpływu na dźwięk. Użyj przełącznika BYPASS, aby porównać sygnał przetworzony z oryginalnym.

Zawartość zestawu

• Manley MID FREQUENCY EQ - Equalizer
• Kabel zasilający
• Instrukcja obsługi

Podsumowanie

Manley MID FREQUENCY EQ to wyspecjalizowany, najwyższej klasy korektor lampowy, który oferuje chirurgiczną precyzję w najważniejszym dla muzyki paśmie częstotliwości. Jego solidna konstrukcja, komponenty najwyższej jakości i legendarny rodowód Pultec czynią go inwestycją, która przez lata będzie podnosić jakość każdej produkcji muzycznej. To nie jest zwykły korektor – to instrument do kształtowania dźwięku.

Najczęściej zadawane pytania (FAQ)

Jakie lampy są używane w urządzeniu?

Urządzenie wykorzystuje jedną lampę 12AU7 dla stopnia wzmocnienia oraz jedną lampę 12BH7 (lub zamiennie 6414/5965) jako wtórnik katodowy.

Jakie jest pasmo przenoszenia korektora?

Pasmo przenoszenia jest płaskie w zakresie od 10 Hz do 70 kHz.

Czy mogę używać wejść i wyjść niezbalansowanych?

Tak, urządzenie posiada alternatywne wejście 1/4'' Hi-Z (5 kΩ) oraz wyjście 1/4'' Lo-Z (<50 Ω).

Jaki jest maksymalny poziom wyjściowy?

Maksymalny poziom wyjściowy (Max. output) wynosi +30 dBu.

Ile miejsca w racku zajmuje urządzenie?

Urządzenie zajmuje jedną jednostkę wysokości (1U) w standardowym racku 19-calowym.
