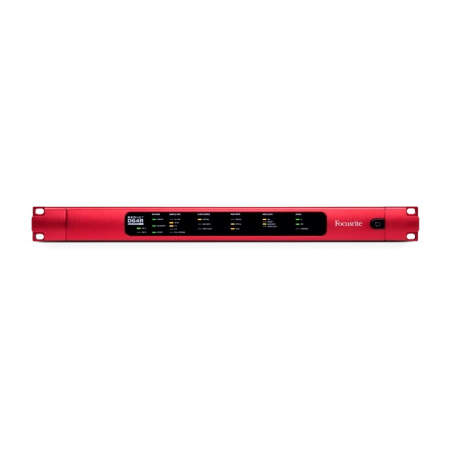

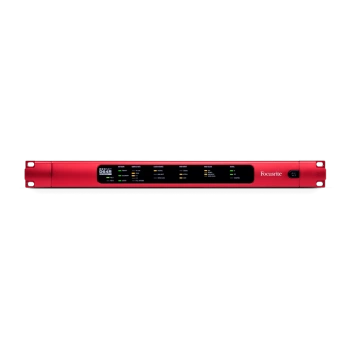

Focusrite RedNet D64R to profesjonalny interfejs mostkujący, zaprojektowany z myślą o krytycznych zastosowaniach w środowiskach broadcastowych, studyjnych i nagłośnieniowych. Urządzenie umożliwia dwukierunkową konwersję 64 kanałów audio między formatem MADI a siecią Dante, zapewniając przy tym najwyższy poziom niezawodności dzięki pełnej redundancji zasilania i połączeń sieciowych. To rozwiązanie, które eliminuje bariery między różnymi standardami cyfrowymi, oferując elastyczność i stabilność wymaganą w profesjonalnych instalacjach audio.

Kluczowe funkcje i technologie

• Dwukierunkowa konwersja 64 kanałów MADI na Dante i odwrotnie.
• Wbudowana konwersja częstotliwości próbkowania (SRC) na każdym wejściu i wyjściu, umożliwiająca pracę systemów MADI i Dante na niezależnych zegarach.
• Obsługa interfejsów MADI zarówno w formacie koncentrycznym (BNC), jak i optycznym.

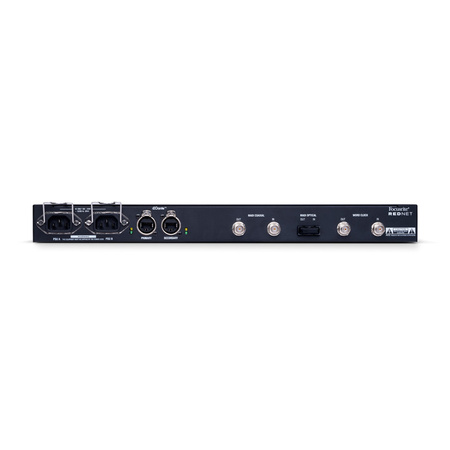

• Pełna redundancja sieciowa i zasilania (dwa gniazda etherCON, dwa niezależne zasilacze IEC).
• Obsługa częstotliwości próbkowania od 44.1 kHz do 192 kHz.
• Synchronizacja Word Clock I/O oraz DARS dla zewnętrznego taktowania.
• Solidna obudowa 1U z blokadą kabli zasilających, idealna do montażu w szafach rack.
• Pełna integracja z oprogramowaniem RedNet Control i Dante Controller.

Technologia w praktyce

Sercem RedNet D64R jest zaawansowany system SRC (Sample Rate Conversion). W praktyce oznacza to, że system MADI (np. konsoleta cyfrowa w wozie transmisyjnym) może pracować na innej częstotliwości próbkowania niż sieć Dante, a mostek automatycznie i bezstratnie dopasuje sygnały. Jest to kluczowe w złożonych instalacjach, gdzie synchronizacja wielu niezależnych systemów bywa problematyczna. Dodatkowo, funkcja automatycznego przełączania (failover) w przypadku utraty zasilania lub połączenia sieciowego gwarantuje ciągłość transmisji, co jest absolutnym priorytetem w realizacjach na żywo.

Dla kogo / zastosowanie

Model ten jest dedykowany inżynierom systemów, stacjom telewizyjnym, teatrom oraz dużym studiom nagraniowym. Sprawdzi się wszędzie tam, gdzie istnieje potrzeba integracji starszych lub specyficznych urządzeń MADI z nowoczesną infrastrukturą Audio-over-IP (Dante), przy zachowaniu najwyższych standardów bezpieczeństwa sygnału.

Poradnik użytkownika – pierwsze kroki

Po wyjęciu urządzenia z pudełka i zamontowaniu w szafie rack, podłącz oba przewody zasilające do niezależnych obwodów dla pełnej redundancji. Następnie połącz urządzenie z siecią Dante za pomocą kabli CAT5e/CAT6 (Primary i Secondary). Podłącz sygnały MADI (BNC lub Optyczne). Konfiguracja routingu odbywa się poprzez intuicyjne oprogramowanie Dante Controller, natomiast parametry takie jak SRC czy wybór źródła zegara ustawisz w aplikacji RedNet Control.

Zawartość zestawu

• Interfejs Focusrite RedNet D64R
• 2 x przewód zasilający IEC (z klipami zabezpieczającymi)
• Instrukcja bezpieczeństwa i karta rejestracyjna
• Dostęp do oprogramowania RedNet Control

Dlaczego warto wybrać ten model?

Wybierając RedNet D64R, inwestujesz w spokój ducha. Focusrite stworzył urządzenie, które nie tylko brzmi transparentnie, ale przede wszystkim jest pancerne pod kątem stabilności działania. Możliwość odseparowania domen zegarowych MADI i Dante dzięki SRC to funkcja, która w wielu scenariuszach ratuje realizację przed problemami z synchronizacją (klikami i dropami).

Najczęściej zadawane pytania (FAQ)

Czy mogę używać złącz MADI BNC i Optycznych jednocześnie?

Urządzenie pozwala na wybór aktywnego wejścia MADI (Coax lub Optical) w oprogramowaniu RedNet Control. Wyjścia są aktywne równolegle, co pozwala na wysyłanie sygnału do dwóch różnych urządzeń MADI jednocześnie.

Czy SRC wprowadza dużą latencję?

Konwersja częstotliwości próbkowania jest realizowana sprzętowo z minimalnym opóźnieniem, które jest pomijalne w większości zastosowań broadcastowych i live.

Czy urządzenie wymaga zewnętrznego switcha sieciowego?

Tak, do pracy w sieci Dante wymagany jest standardowy gigabitowy switch sieciowy. Zaleca się stosowanie switchy zarządzalnych dla optymalizacji ruchu audio.
