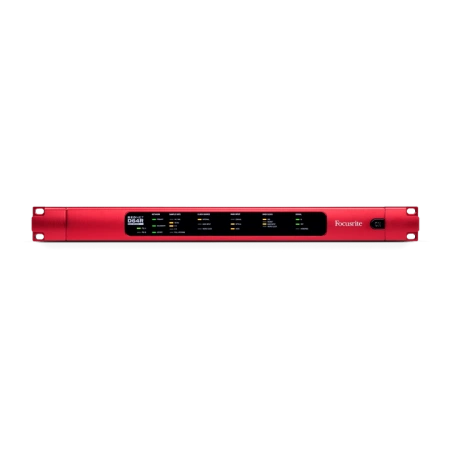

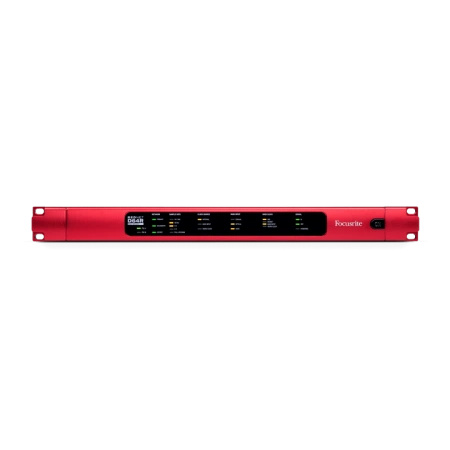

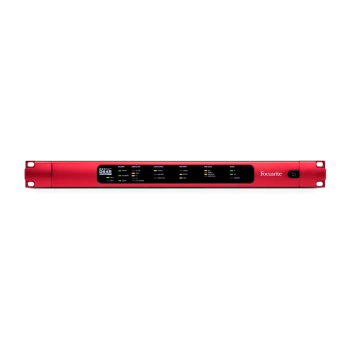

Focusrite RedNet HD32R to zaawansowany mostek cyfrowy, który stanowi kluczowy element w profesjonalnych instalacjach audio, łącząc świat sieci Dante z systemami Pro Tools | HD. Urządzenie to zostało zaprojektowane z myślą o krytycznych zastosowaniach w studiach nagraniowych, postprodukcji oraz wozach transmisyjnych, gdzie niezawodność jest priorytetem. Dzięki zastosowaniu podwójnych zasilaczy oraz redundantnych portów sieciowych, HD32R gwarantuje ciągłość pracy nawet w przypadku awarii jednego z torów. Model ten pozwala na obsługę do 32 kanałów wejściowych i wyjściowych, zachowując pełną kompatybilność z kartami Pro Tools | HDX, HD Native oraz starszymi systemami Pro Tools | HD.

Kluczowe funkcje i technologie

• 32x32 I/O: Pełna obsługa 32 kanałów wejściowych i wyjściowych pomiędzy siecią Dante a Pro Tools | HD.

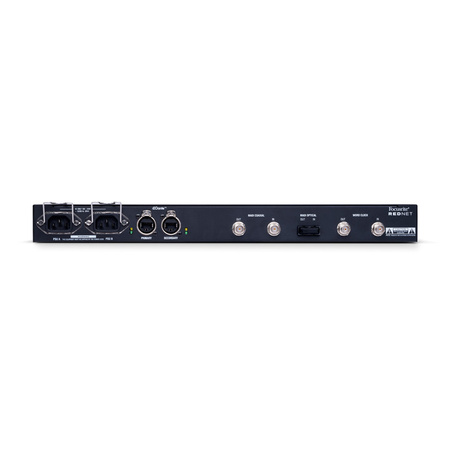

• Redundancja sieciowa: Dwa złącza etherCON (Primary i Secondary) zapewniające bezpieczeństwo transmisji danych.
• Redundancja zasilania: Dwa niezależne gniazda IEC z blokadami, gwarantujące ciągłość pracy.
• Złącza Mini DigiLink: Dwa porty umożliwiające bezpośrednie podłączenie do kart Pro Tools lub łączenie kaskadowe.
• Wszechstronna synchronizacja: Obsługa Word Clock oraz Loop Sync dla idealnego taktowania w złożonych systemach cyfrowych.
• Wysoka jakość dźwięku: Obsługa częstotliwości próbkowania od 44.1 kHz do 192 kHz.
• Format Rack 1U: Kompaktowa, solidna obudowa idealna do montażu w szafach rackowych.
• Kompatybilność AES67: Możliwość współpracy z innymi protokołami Audio-over-IP.

Technologia w praktyce

Wdrożenie RedNet HD32R w środowisku studyjnym eliminuje potrzebę stosowania skomplikowanego okablowania analogowego przy przesyłaniu sygnału na duże odległości. Urządzenie działa jako transparentny most, który pozwala systemowi Pro Tools "widzieć" urządzenia Dante tak, jakby były one bezpośrednio podłączonymi interfejsami Avid. Dzięki temu użytkownicy mogą korzystać z elastyczności sieci Ethernet (routing sygnału w oprogramowaniu RedNet Control) przy jednoczesnym zachowaniu niskiej latencji i stabilności, z której słyną systemy HDX. Funkcja Sample Rate Conversion (SRC) nie jest tu wymagana, ponieważ system pracuje synchronicznie, co zapewnia bit-perfect transfer audio.

Dla kogo / zastosowanie

Model ten jest dedykowany inżynierom systemów audio, studiom nagraniowym klasy premium oraz stacjom nadawczym. Jest to idealne rozwiązanie dla obiektów posiadających infrastrukturę Pro Tools, które chcą rozszerzyć swoje możliwości o elastyczność sieci Dante, np. w celu połączenia kilku sal nagraniowych (Live Room) z jedną reżyserką bez utraty jakości sygnału.

Poradnik użytkownika – pierwsze kroki

Po wyjęciu urządzenia z pudełka, zamontuj je w szafie rack, zapewniając odpowiednią wentylację. Podłącz oba przewody zasilające do niezależnych obwodów (jeśli to możliwe) dla pełnej redundancji. Następnie połącz porty DigiLink z kartą Pro Tools HD/HDX. Skonfiguruj połączenie sieciowe, podpinając port Primary do switcha gigabitowego obsługującego sieć Dante. Uruchom oprogramowanie RedNet Control, aby przypisać urządzenie i zarządzać routingiem sygnałów. Pamiętaj o ustawieniu odpowiedniego źródła zegara (Clock Source) w Pro Tools Hardware Setup – zazwyczaj Loop Sync lub Word Clock, w zależności od topologii studia.

Zawartość zestawu

• Interfejs Focusrite RedNet HD32R
• 2 x Przewód zasilający IEC z blokadą
• Kabel Ethernet (Cat 6)
• Instrukcja szybkiego startu (Getting Started Guide)
• Karta rejestracyjna produktu

Dlaczego warto wybrać ten model?

Wybierając Focusrite RedNet HD32R, inwestujesz w spokój ducha i najwyższą jakość. To jedno z niewielu urządzeń na rynku, które tak skutecznie zaciera granicę między standardem studyjnym (Pro Tools) a nowoczesnym standardem sieciowym (Dante), oferując przy tym pełną redundancję sprzętową, wymaganą w profesjonalnych zastosowaniach broadcastowych i komercyjnych.

Najczęściej zadawane pytania (FAQ)

Czy urządzenie wymaga sterowników do pracy z Pro Tools?

Nie, RedNet HD32R emuluje standardowy interfejs Avid, więc jest wykrywany natywnie przez systemy Pro Tools HD/HDX bez dodatkowych sterowników.

Czy mogę używać obu portów DigiLink jednocześnie?

Tak, porty te służą do podłączenia do karty głównej lub do łączenia kaskadowego z innymi interfejsami Pro Tools (Expansion).

Jak realizowana jest redundancja sieci?

Urządzenie posiada dwa porty sieciowe. Jeśli połączenie na porcie Primary zostanie przerwane, system automatycznie i niezauważalnie przełącza się na port Secondary, pod warunkiem, że jest on podłączony do niezależnej infrastruktury sieciowej.
