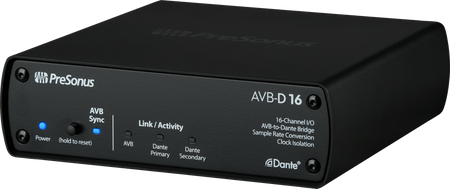

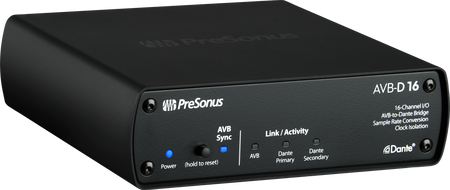

Interfejs sieciowy / konwerter ABV - Dante – PreSonus AVB-D16

Interfejs sieciowy / konwerter AVB - Dante – PreSonus AVB-D16 — mostek plug-and-play między sieciami AVB i Dante

PreSonus AVB-D16 to zaawansowany interfejs sieciowy, zaprojektowany jako pierwszy na rynku punkt końcowy typu plug-and-play, który bezproblemowo łączy sieci audio AVB i Dante. Umożliwia wysyłanie i odbieranie do 16 kanałów audio w obu kierunkach, stanowiąc idealne rozwiązanie do integracji ekosystemu StudioLive Series III AVB z dowolnymi urządzeniami wyposażonymi w technologię Dante. Dzięki wbudowanej asynchronicznej konwersji częstotliwości próbkowania, AVB-D16 zapewnia precyzyjną izolację zegara między dwiema sieciami, co gwarantuje nieskazitelnie czysty dźwięk bez przerw i artefaktów, nawet przy różnych częstotliwościach próbkowania.

Szczegółowy opis produktu

Model AVB-D16 rewolucjonizuje sposób, w jaki profesjonaliści audio podchodzą do integracji systemów sieciowych. Urządzenie działa jako niezależny węzeł w sieci, dostępny z każdego urządzenia AVB, co pozwala wielu mikserom na jednoczesne kierowanie sygnałów do i z sieci Dante za pośrednictwem jednego mostka. W przypadku potrzeby obsługi większej liczby kanałów, system można łatwo skalować, dodając kolejne jednostki AVB-D16 do istniejącej sieci StudioLive Series III AVB. Każde dodatkowe urządzenie rozszerza możliwości systemu o kolejne 16 kanałów wejściowych i wyjściowych Dante. Konfiguracja jest intuicyjna – zarówno w oprogramowaniu Audinate Dante Control, jak i w panelu Universal Control PreSonus czy na ekranie dotykowym konsoli StudioLive Series III, AVB-D16 jest widoczny jako proste urządzenie sieciowe 16x16. Upraszcza to proces patchowania, umożliwiając swobodne kierowanie sygnałów między mikserami, systemami odsłuchu personalnego EarMix 16M czy wyjściami stageboxów NSB.

Kluczowe funkcje i technologie

• Mostkowanie sieci: Umożliwia dwukierunkową komunikację 16x16 kanałów między sieciami AVB i Dante.
• Asynchroniczna konwersja próbkowania: Wbudowana konwersja SRC zapewnia precyzyjną izolację zegara, umożliwiając pracę z różnymi częstotliwościami próbkowania na obu sieciach (np. 48 kHz na AVB i 96 kHz na Dante).

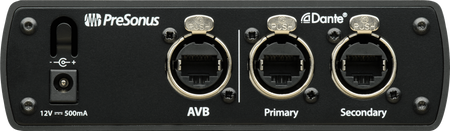

• Złącza sieciowe: Wyposażony w 1 port AVB na złączu blokowanym etherCON oraz 2 porty Dante na złączach etherCON, zapewniając stabilne i bezpieczne połączenia.
• Skalowalność: Możliwość łączenia wielu jednostek AVB-D16 w celu zwiększenia liczby dostępnych kanałów Dante w systemie.

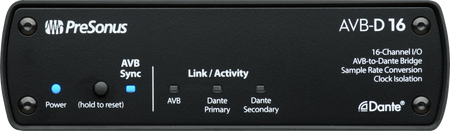

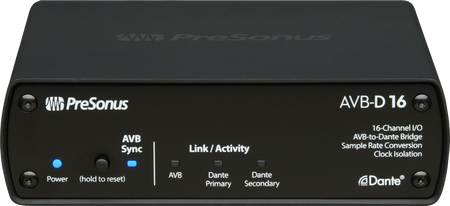

• Wskaźniki LED: Diody LED na panelu przednim informują o statusie połączenia sieciowego i aktywności.
• Obsługiwane częstotliwości próbkowania: 44.1 kHz i 48 kHz dla sieci AVB oraz 44.1 kHz, 48 kHz, 88.2 kHz i 96 kHz dla sieci Dante.
• Wytrzymała konstrukcja: Solidna, w pełni metalowa obudowa gwarantuje trwałość i niezawodność w warunkach studyjnych i scenicznych.

Technologia w praktyce

W praktycznym zastosowaniu, PreSonus AVB-D16 eliminuje bariery technologiczne między dwoma najpopularniejszymi standardami sieci audio. Inżynier dźwięku może na przykład podłączyć konsoletę StudioLive Series III pracującą w sieci AVB do procesora DSP lub wzmacniacza mocy z interfejsem Dante, bez potrzeby stosowania skomplikowanych i drogich konwerterów. Asynchroniczna konwersja częstotliwości próbkowania jest kluczową zaletą, która pozwala na niezależne działanie obu sieci z optymalnymi dla nich ustawieniami, bez ryzyka utraty synchronizacji czy degradacji jakości dźwięku. To rozwiązanie plug-and-play jest natychmiast rozpoznawane przez oprogramowanie zarządzające, co skraca czas konfiguracji do minimum.

Dla kogo

PreSonus AVB-D16 jest przeznaczony dla inżynierów dźwięku na żywo, integratorów systemów AV oraz właścicieli studiów nagraniowych, którzy korzystają z ekosystemu PreSonus StudioLive Series III i potrzebują zintegrować go z urządzeniami opartymi na protokole Dante. To idealne narzędzie dla profesjonalistów poszukujących niezawodnego, łatwego w konfiguracji i skalowalnego rozwiązania do łączenia różnych standardów sieciowych audio.

Zastosowanie produktu

Urządzenie znajduje zastosowanie w szerokim spektrum scenariuszy: od rozbudowanych instalacji koncertowych, przez systemy nagłośnieniowe w teatrach i domach kultury, po zaawansowane studia nagraniowe i postprodukcyjne. Umożliwia integrację mikserów cyfrowych, stageboxów, systemów monitoringu personalnego i innych urządzeń peryferyjnych działających w różnych standardach sieciowych.

Poradnik użytkownika – pierwsze kroki

Podłączenie AVB-D16 jest niezwykle proste. Wystarczy podłączyć urządzenie do zasilania 12V DC, a następnie połączyć port AVB z siecią StudioLive Series III za pomocą kabla etherCON. Porty Dante należy podłączyć do odpowiedniej sieci Dante. Urządzenie zostanie automatycznie wykryte przez oprogramowanie Universal Control (dla AVB) oraz Dante Controller (dla Dante). Następnie można przystąpić do routingu sygnałów audio między sieciami, przeciągając i upuszczając kanały w matrycy połączeń oprogramowania.

Zawartość zestawu

• Interfejs sieciowy PreSonus AVB-D16
• Zewnętrzny zasilacz 12V DC
• Dokumentacja użytkownika

Podsumowanie

PreSonus AVB-D16 to potężne i kompaktowe narzędzie, które w prosty sposób rozwiązuje problem interoperacyjności między sieciami AVB i Dante. Dzięki funkcjom takim jak asynchroniczna konwersja próbkowania, solidna budowa i łatwość obsługi, stanowi niezbędny element w arsenale każdego profesjonalisty audio pracującego z rozbudowanymi systemami sieciowymi.

Najczęściej zadawane pytania (FAQ)

Ile kanałów audio obsługuje AVB-D16?

AVB-D16 obsługuje 16 kanałów wejściowych i 16 kanałowych wyjściowych, umożliwiając transfer 16x16 kanałów między sieciami AVB i Dante.

Czy mogę używać różnych częstotliwości próbkowania na sieci AVB i Dante?

Tak, dzięki wbudowanej asynchronicznej konwersji częstotliwości próbkowania (SRC), można używać różnych ustawień, na przykład 48 kHz w sieci AVB i 96 kHz w sieci Dante, bez utraty jakości dźwięku.

Jakie złącza sieciowe posiada urządzenie?

Urządzenie jest wyposażone w jeden port AVB na złączu blokowanym etherCON oraz dwa porty Dante, również na złączach etherCON.

Czy mogę rozszerzyć liczbę kanałów Dante w moim systemie?

Tak, system jest skalowalny. Można dodać więcej jednostek AVB-D16 do sieci AVB, a każda z nich doda kolejne 16x16 kanałów Dante.

Jakie są wymiary i waga urządzenia?

Wymiary urządzenia to 150 mm (długość) × 146 mm (szerokość) × 43 mm (wysokość). Waga netto wynosi około 1 kg.
