Konwerter wyjść liniowych – Arturia AudioFuse X8 OUT

Konwerter wyjść liniowych – Arturia AudioFuse X8 OUT — rozszerz możliwości swojego studia o 8 dodatkowych wyjść analogowych

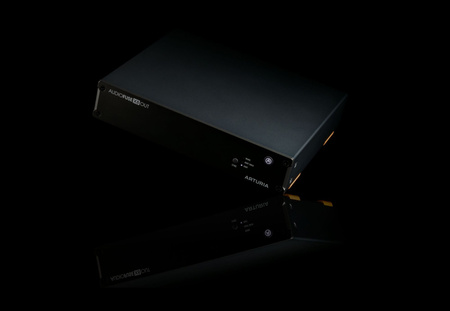

Arturia AudioFuse X8 OUT to profesjonalny ekspander wyjść audio, zaprojektowany w celu bezproblemowej integracji z każdym studyjnym systemem opartym na złączu ADAT. Urządzenie dodaje osiem wysokiej jakości, sprzężonych stałoprądowo (DC-coupled) wyjść liniowych, otwierając nowe możliwości w zakresie routingu sygnału, wielokanałowego monitoringu, wysyłki do zewnętrznych procesorów efektów oraz sterowania syntezatorami analogowymi. Dzięki zastosowaniu najnowszej generacji przetworników cyfrowo-analogowych, pracujących z częstotliwością próbkowania do 96 kHz, X8 OUT gwarantuje nieskazitelną jakość dźwięku, zachowując każdy detal oryginalnego sygnału. Solidna, metalowa obudowa o szerokości połowy racka 1U zapewnia trwałość i elastyczność montażu.

Szczegółowy opis produktu

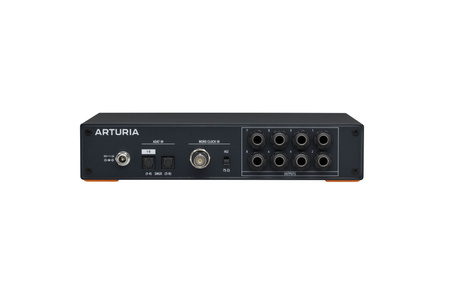

AudioFuse X8 OUT został stworzony z myślą o producentach muzycznych, inżynierach dźwięku i artystach, którzy potrzebują rozszerzyć swój obecny interfejs audio o dodatkowe fizyczne wyjścia. Podstawą jego działania jest konwersja do 8 kanałów cyfrowego sygnału audio, dostarczonego poprzez złącze ADAT, na osiem zbalansowanych wyjść analogowych TRS 1/4’’. Urządzenie obsługuje standardowe częstotliwości próbkowania 44.1 kHz i 48 kHz przez pojedynczy port ADAT, a także wyższe częstotliwości 88.2 kHz i 96 kHz w trybie SMUX, wykorzystując oba porty ADAT. Kluczową cechą jest zastosowanie sprzężenia DC na wyjściach, co pozwala na wysyłanie sygnałów sterujących (CV) bezpośrednio z programu DAW do modułowych i półmodułowych syntezatorów, umożliwiając precyzyjną automatyzację parametrów takich jak wysokość dźwięku, odcięcie filtra czy modulacja. Niezawodną synchronizację z resztą systemu cyfrowego zapewnia profesjonalne wejście Word Clock na złączu BNC z przełączaną impedancją (Hi-Z/75Ω).

Kluczowe funkcje i technologie

• 8 wyjść analogowych: Osiem wysokiej jakości, zbalansowanych wyjść liniowych na złączach TRS 1/4’’, sprzężonych stałoprądowo (DC-coupled).
• Przetworniki D/A: Najnowszej generacji konwertery cyfrowo-analogowe zapewniające pracę z częstotliwością próbkowania do 96 kHz.
• Zakres dynamiczny: Imponujący zakres dynamiki na poziomie 120.5 dB (A-ważony) gwarantuje wierne odwzorowanie każdego niuansu dźwiękowego.
• Niskie zniekształcenia: Ultra-niski poziom zniekształceń harmonicznych (THD+N) wynoszący -106 dB pozwala zachować czystość i integralność sygnału.
• Pasmo przenoszenia: Płaska charakterystyka częstotliwościowa w zakresie 20 Hz – 20 kHz (+/- 0.04 dB) zapewnia neutralną i precyzyjną reprodukcję dźwięku.
• Łączność cyfrowa: Wejście ADAT (2 porty) do odbioru 8 kanałów audio, z obsługą protokołu SMUX dla wyższych częstotliwości próbkowania.
• Synchronizacja: Profesjonalne wejście Word Clock na złączu BNC z przełączaną impedancją dla stabilnej synchronizacji z innymi urządzeniami cyfrowymi.

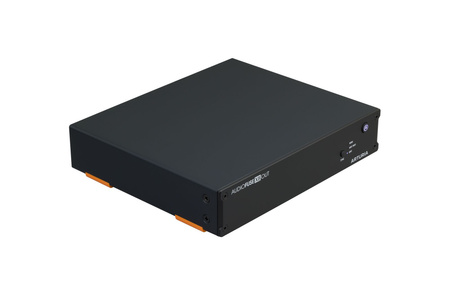

• Solidna konstrukcja: Wytrzymała aluminiowa obudowa o szerokości połowy racka 1U, z dołączonymi wymiennymi uchwytami do montażu.

Technologia w praktyce

W praktycznym zastosowaniu, AudioFuse X8 OUT staje się centralnym punktem dystrybucji sygnału w studiu. Można go wykorzystać do stworzenia zaawansowanego systemu monitoringu, podłączając wiele par głośników do odsłuchu porównawczego (A/B/C) lub budując system dźwięku przestrzennego (surround) dla projektów filmowych i immersyjnych. Inżynierowie miksu mogą z łatwością tworzyć pętle efektów z wykorzystaniem zewnętrznych, analogowych procesorów, takich jak kompresory, korektory czy pogłosy, wysyłając sygnał z DAW, przetwarzając go i nagrywając z powrotem. Dla twórców muzyki elektronicznej, wyjścia DC-coupled to rewolucyjne narzędzie, które eliminuje potrzebę posiadania dodatkowych konwerterów MIDI-CV, pozwalając na bezpośrednie sterowanie syntezatorami z poziomu ścieżek automatyki w programie DAW.

Dla kogo

Arturia AudioFuse X8 OUT jest idealnym rozwiązaniem dla:

• Producentów muzycznych: Potrzebujących więcej wyjść do routingu sygnałów do zewnętrznego sprzętu analogowego i syntezatorów.
• Inżynierów dźwięku: Pracujących przy miksie i masteringu, którzy chcą zintegrować outboard w swoim cyfrowym środowisku pracy.
• Twórców dźwięku do filmów i gier: Wymagających wielokanałowych systemów odsłuchowych do pracy z dźwiękiem przestrzennym.
• Artystów występujących na żywo: Potrzebujących niezawodnego sposobu na wysyłanie wielu ścieżek i podkładów do miksera FOH.
• Posiadaczy interfejsów audio z portem ADAT: Chcących w prosty i efektywny sposób rozszerzyć możliwości swojego obecnego sprzętu.

Zastosowanie produktu

Główne zastosowania AudioFuse X8 OUT obejmują rozbudowę systemów nagraniowych, tworzenie złożonych konfiguracji monitoringu, integrację analogowego sprzętu zewnętrznego (outboard), sterowanie syntezatorami modularnymi za pomocą sygnałów CV/Gate, a także realizację zaawansowanych zadań w broadcastingu i streamingu, gdzie wymagane jest wysyłanie oddzielnych miksów do różnych urządzeń docelowych.

Poradnik użytkownika – pierwsze kroki

1. Rozpakuj urządzenie i zamontuj je w szafie rackowej za pomocą dołączonych uchwytów lub postaw na biurku. 2. Podłącz dołączony zasilacz 15V 2A do gniazda zasilania i do sieci elektrycznej. 3. Połącz wyjście ADAT swojego głównego interfejsu audio z wejściem ADAT IN w AudioFuse X8 OUT za pomocą kabla optycznego. Dla częstotliwości 88.2/96 kHz użyj obu portów. 4. Ustaw źródło synchronizacji w X8 OUT na ADAT. Jeśli używasz zewnętrznego zegara, podłącz go do wejścia Word Clock i wybierz WC jako źródło synchronizacji. 5. Podłącz wyjścia TRS 1-8 do monitorów, miksera, procesorów efektów lub wejść CV w syntezatorach. 6. Skonfiguruj routing wyjść ADAT w oprogramowaniu swojego głównego interfejsu, aby wysyłać pożądane kanały do X8 OUT. 7. Urządzenie jest gotowe do pracy, dostarczając 8 dodatkowych, wysokiej jakości wyjść analogowych.

Zawartość zestawu

• Urządzenie AudioFuse X8 OUT
• Zasilacz sieciowy
• Zestaw do montażu w szafie rack (umożliwia montaż dwóch jednostek AudioFuse X8 obok siebie)

Podsumowanie

Arturia AudioFuse X8 OUT to potężne, a zarazem kompaktowe narzędzie, które w inteligentny sposób rozszerza funkcjonalność każdego studia nagraniowego wyposażonego w złącze ADAT. Oferując osiem wyjść analogowych o referencyjnej jakości dźwięku, wsparcie dla sygnałów CV i profesjonalną synchronizację, staje się niezbędnym elementem nowoczesnego, hybrydowego środowiska pracy. To inwestycja, która znacząco podnosi elastyczność i kreatywne możliwości każdego producenta i inżyniera dźwięku.

Najczęściej zadawane pytania (FAQ)

Ile wyjść analogowych oferuje AudioFuse X8 OUT?

Urządzenie oferuje 8 zbalansowanych wyjść analogowych na złączach TRS 1/4 cala.

Jaka jest maksymalna częstotliwość próbkowania?

AudioFuse X8 OUT obsługuje częstotliwości próbkowania do 96 kHz.

Czy mogę sterować syntezatorami analogowymi?

Tak, wszystkie 8 wyjść jest sprzężonych stałoprądowo (DC-coupled), co pozwala na wysyłanie sygnałów CV/Gate bezpośrednio z DAW.

Jak podłączyć urządzenie do mojego interfejsu?

Urządzenie podłącza się za pomocą standardowego kabla optycznego do portu ADAT w głównym interfejsie audio.

Jaki jest zakres dynamiczny wyjść?

Typowy zakres dynamiczny wyjść wynosi 120.5 dB (A-ważony), co zapewnia doskonałą jakość dźwięku.

Czy urządzenie można zamontować w szafie rack?

Tak, w zestawie znajdują się wymienne uchwyty rackowe. Urządzenie ma szerokość połowy standardowego racka 1U.
